Verkehrsschilder und andere Schilder sind kleine, aber unverzichtbare Details auf einer Modelleisenbahnanlage. Obwohl es eine Vielzahl von Verkehrsschildern von verschiedenen Herstellern gibt – wie Faller und Noch – sind sie oft nicht individuell genug und sehen zu sehr nach Plastik aus. Aber keine Sorge, ich habe eine Lösung für euch! In diesem Tutorial zeige ich euch, wie ihr mit einfachen Mitteln und zu einem günstigen Preis Verkehrsschilder selbst herstellen könnt, die nicht nur gut aussehen, sondern auch perfekt zu eurer Anlage passen.
Was wird benötigt?
Rohrpfosten
Um Rohrpfosten für eure selbstgemachten Verkehrszeichen herzustellen, benötigt ihr zunächst 2-3 Meter Kupferdraht. Zwickt einfach entsprechende Stücke ab und spannt ein Ende in einen Schraubstock ein. Anschließend könnt ihr beim Draht z.B. mit einer Kombizange mehrmals fest anziehen, bis er gerade wird. Danach schneidet ihr mit einem scharfen Messer die Isolierung ab und zieht den blanken Draht erneut fest, bevor ihr ihn mit einem watenfreien Seitenschneider in ca. 5 cm lange Stücke abzwickt. Die geraden Seiten sind die Oberseiten und die spitzen Seiten zeigen nach unten. Um die Rohrpfosten fertigzustellen, könnt ihr die Drahtstücke nun in Styropor stecken und sie anschließend lackieren. Nachdem der Lack getrocknet ist, könnt ihr die Rohrpfosten verwenden, um eure Verkehrszeichen zu montieren.
Schilder
Jetzt könnt ihr euch daran machen, die Verkehrszeichen für eure Modelleisenbahnanlage zu gestalten. Dazu könnt ihr entweder im Internet nach passenden Verkehrszeichen suchen (Verkehrszeichen Österreich, Verkehrszeichen Deutschland, Verkehrszeichen Schweiz und Liechtenstein) oder ihr erstellt sie selbst. Fügt sie z.B. in Word ein und skaliert sie auf die richtige Größe (weiter unten). Achtet darauf, die Komprimierung der Bilder in Word auszustellen, da die Verkehrszeichen sonst verpixelt aussehen können (Datei -> Optionen -> Erweitert -> Bildgröße und -qualität -> Bilder in Datei nicht komprimieren).
Sobald ihr die Verkehrszeichen ausgedruckt habt, könnt ihr sie entweder auf normalem Druckerpapier oder sehr dünnem Fotopapier (z.B. 160g/m²) ausdrucken. Für Fotopapier solltet ihr bei den Druckereinstellungen den Medientyp „Fotopapier Glanz“ wählen. Wenn ihr normales Papier verwendet, solltet ihr bei den Druckereinstellungen den Medientyp „Fotopapier Matt“ und die Druckqualität „Hoch“ einstellen.
Nach dem Ausdrucken lackiert ihr das Blatt vorsichtig und mit wenig Lack auf der Hinterseite. Achtet darauf, nicht zu viel Lack zu verwenden, da die weißen Verkehrszeichen sonst hellgrau werden können. Nach dem Trocknen könnt ihr die Verkehrszeichen vorsichtig mit einer Schere ausschneiden oder mit einem watenfreien Seitenschneider herauszwicken. Wenn ihr Fotopapier verwendet habt, solltet ihr darauf achten, die Ränder so wenig wie möglich zu berühren, um ein Abblättern der Druckertinte zu vermeiden und weiße Ränder zu verhindern.
Größe der Schilder
| Form | Höhe | Beispiel |
|---|---|---|
| Dreieck | 0,8cm |  |
| Rund | 0,8cm |  |
| Quadrat | 0,9cm |  |
| Achteck | 0,9cm |  |
| Andreaskreuz (mit Rahmen) | 0,8cm |  |
| Andreaskreuz (ohne Rahmen) | 0,65cm |  |
| Andreaskreuz (zwei- oder mehrgleisig, ohne Rahmen) | 1,12cm |  |
| Zusatztafel | 0,28cm |  |
| Auf Pfeifsignal achten | 0,5cm |  |
| Ortstafel (Österreich) | 1cm |  |

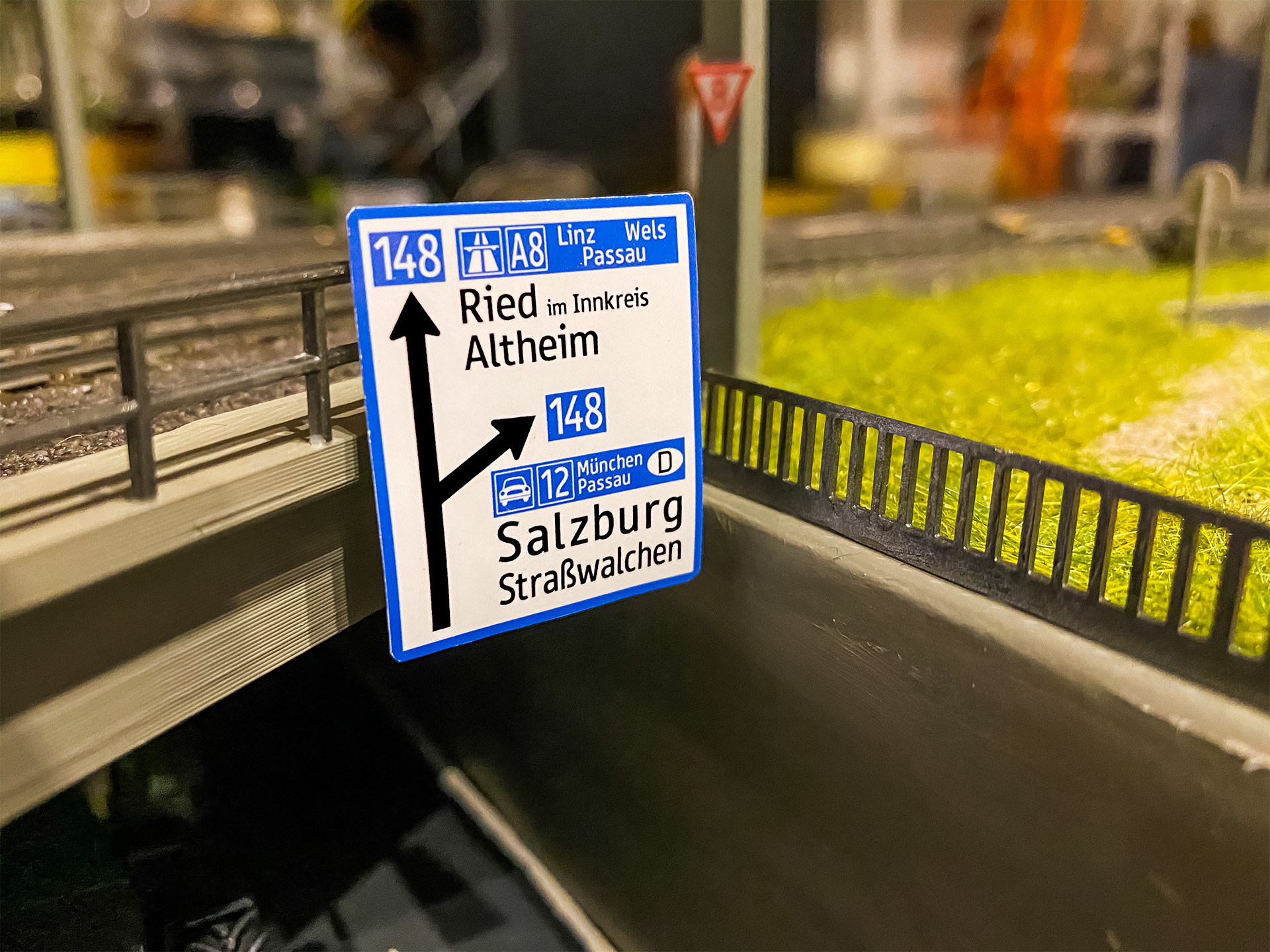

| Wegweiser | 0,4cm |  |
| Geschwindigkeitstafel und Ankündigungstafel (ÖBB) | 0,9cm |   |
| Haltestellensignale (ÖBB) | 0,48cm |  |
| Abstandssignale (ÖBB) | 2cm |   |
| Kilometerschild (ÖBB) | 1,05cm |  |
| Überschreiten der Gleise verboten (ÖBB) | 0,8cm |  |
| Bahnhof (ÖBB) | 0,6cm |  |
| Wegweiser (ÖBB) | 0,6cm |  |
| Betreten der Bahnanlagen verboten (ÖBB) | 0,8cm |  |
Schriftarten (für eigene Zeichen)
Aufgrund vom Urheberrecht kann ich euch leider keine Downloads für die Schriftarten anbieten!
| Typ | Schriftart |
|---|---|
| Verkehrszeichen (Ortstafel, Wegweiser – Österreich) – alt | Austria bzw. MittelschriftAusDOT |
| Verkehrszeichen (Ortstafel, Wegweiser – Österreich) – neu | TERN |
| Geschwindigkeitstafel, Voranzeiger (ÖBB) | Bahnschrift |
| Kilometerschild (ÖBB) | Oswald |
| Bahnhof, Wegweiser, Bahnsteig (ÖBB) | Frutiger Next |
Zusammenbau und Einbau in die Anlage
Für den Einbau in die Anlage bohrt einfach ein kleines Loch mit einer Tiefe von etwa 5mm (abhängig von der Dicke des Drahtes) an der gewünschten Stelle, steckt den Draht hinein und überprüft die Höhe des Verkehrszeichens. Wenn nötig, könnt ihr den Draht noch etwas kürzen oder das Loch tiefer bohren. Dann könnt ihr das Verkehrszeichen mit Gras-Kleber oder Leim im Loch fixieren und ausrichten. Lasst es trocknen und biegt den Draht vorsichtig in die gewünschte Position, damit das Schild im rechten Winkel steht. Nun könnt ihr noch einen kleinen Tropfen Kleber auf den Draht geben und das ausgeschnittene Verkehrszeichen aufkleben. Jetzt noch etwas einrichten, trocknen lassen und fertig sind die Verkehrszeichen!
